イーサネット<=>パラレル変換器 EPIOシリーズ
 (Ethernet/PIO Convert Unit/EPIO Series)

 ※生産完了いたしました。

■EPIOシリーズはEthernet(LAN:100Base-TX/10Base-T)に接続され、ホストとなるPCよりソケット対応コマンドに
 よりPIO(パラレル)の各制御を行うことが出来ます。
■本ユニットにより、パラレルIN/OUTしか持たない端末装置をイーサネットに接続できます。

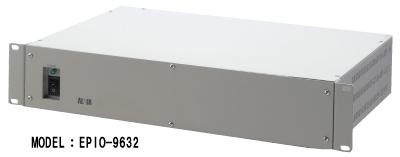

イーサネット・EPIO-9632




≫特長
●イーサネット(LAN)は標準的なTCP/IPプロコトルを採用し、10Base-T/100Base-TX 自動認識・自動切換です。
●パラレルINは、32点単位。パラレルOUT16点単位のボード組み合わせで、最大パラレルIN96点/パラレルOUT32点の
 EPIO-9632まで構成することが出来ます。



モデル/
パラレル点数
パラレル
入力点数
パラレル
出力点数
仕様書 取扱説明書 カタログ
EPIO-0016 16点 EPIO-0016 仕様書ダウンロード(PDF) EPIOシリーズ 取扱説明書ダウンロード(PDF) EPIOシリーズ カタログ 準備中
EPIO-0032 32点 EPIO-0032 仕様書ダウンロード(PDF)
EPIO-3200 32点 EPIO-3200 仕様書ダウンロード(PDF)
EPIO-3216 32点 16点 EPIO-3216 仕様書ダウンロード(PDF)
EPIO-3232 32点 32点 EPIO-3232 仕様書ダウンロード(PDF)
EPIO-6400 64点 EPIO-6400 仕様書ダウンロード(PDF)
EPIO-6416 64点 16点 EPIO-6416 仕様書ダウンロード(PDF)
EPIO-6432 64点 32点 EPIO-6432 仕様書ダウンロード(PDF)
EPIO-9600 96点 EPIO-9600 仕様書ダウンロード(PDF)
EPIO-9616 96点 16点 EPIO-9616 仕様書ダウンロード(PDF)
EPIO-9632 96点 32点 EPIO-9632 仕様書ダウンロード(PDF)

PDFのダウンロード方法はこちら




≫フロントパネル

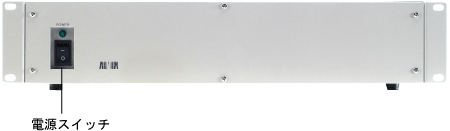

イーサネット・EPIO-9632フロントパネル



≫リアパネル

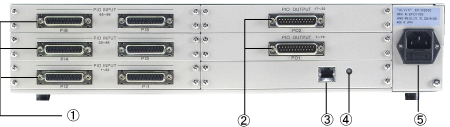

イーサネット・EPIO-9632リアパネル


 1.パラレル入力ボード
 2.パラレル出力ボード
 3.LANコネクタ
 4.LAN動作モード切替スイッチ
   (16ステップロータリースイッチ)
 5.電源コネクタ



≫仕様
◆イーサネットインターフェイス
    ビットレート 10Mbps/100Mbps 自動切換
    プロコトル CSMA/CD
TCP/IP、ソケット対応
    コネクタ RJ-45 (カテゴリ5対応)
    ピンアサイン
1 2 3 4 5 6 7 8
TX+ TX- RX+ N,C N,C RX+ N,C N,C
◆パラレルインターフェース
  ●入力
     点数 96点 <(1ボード32点/16点入力コネクタ×2) ×3枚>
     条件 Input ⇔ Common 間抵抗がおよそ500Ω以下の場合に入力と判断
     コネクタ D-sub 25ピン  メス×6
     ピンアサイン
     (1コネクタ)
1 2 3 4 5 6 7 8 9
In1 In2 In3 In4 In5 In6 In7 In8 GND
10 11 12 13 14 15 16 17 18
N,C N,C N,C In9 In10 In11 In12 In13 In14
19 20 21 22 23 24 25
In15 In16 N,C N,C GND N,C N,C
  ●等価回路 (入力)
パラレル入力等価回路
  ●出力
     点数 32点 (1ボード/16点 × 2枚)
     条件 Output ⇔ Common 間の通電可能電流はDC30Vにて1A以下とする。
     コネクタ D-sub 25ピン  オス × 2
     ピンアサイン
     (1コネクタ)
1 2 3 4 5 6 7 8 9
Out1 Out2 Out3 Out4 Out5 Out6 Out7 Out8 GND
10 11 12 13 14 15 16 17 18
N,C N,C N,C Out9 Out10 Out11 Out12 Out13 Out14
19 20 21 22 23 24 25
Out15 Out16 N,C N,C GND N,C N,C
  ●等価回路(出力)
パラレル出力等価回路
◆外形寸法 W430×D300×H88
◆電源 AC100V  50/60Hz
◆動作温度 0度〜40度

※仕様及び外観は改良のため、予告なしに変更することがあります。
