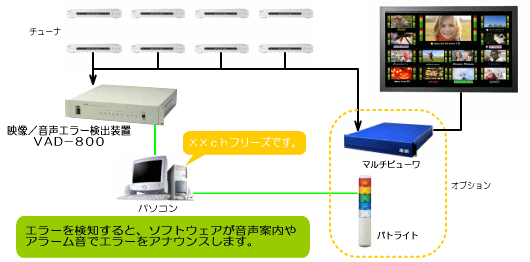

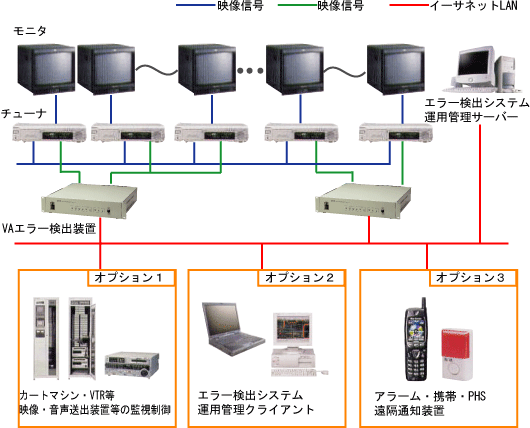

映像／音声エラー検出システム　VAD-800シリーズ 　（VIDEO／AUDIO Error Monitoring System） PDFのダウンロード方法はこちら ■オンエアー中の映像・音声を検出装置にて常時監視し、その情報をLAN経由でPCサーバーへ1秒毎に通知します。 ■PCサーバーはその情報に基づき、エラーが発生しているチャンネルを画面表示と音声にて知らせ、ログに出力します。 ≫運用システムのご紹介 ●チューナーからの映像・音声をエラー検出装置にて接続。検出装置は映像のフリーズ、黒画面、ブルー画面、音声無音等のエラーを検出します。 ●映像・音声エラー検出装置は1秒毎に正常・異常をPCサーバーに、100Base-TX/10Base-T対応LANインターフェイスにて通知します。 ●エラー検出の際はPCサーバーから音声でエラー状況を通知し、該当チャンネルを赤色表示。情報としてログに残します。 ●監視担当者は該当チャンネルを確認後、状況に応じた対応がすみやかにできます。 ≫基本運用システム図 　 ≫オプションシステム図 ●様々なオプションが可能です。 　▼クライアントマシンを設置することにより、様々な場所でのエラー監視が可能になります。 　▼APC（カートマシン）／CMバンク／送出系の制御と監視が可能です。 　▼運用パソコンから、アラーム・携帯電話・PHS等への遠隔通知をすることが出来ます。

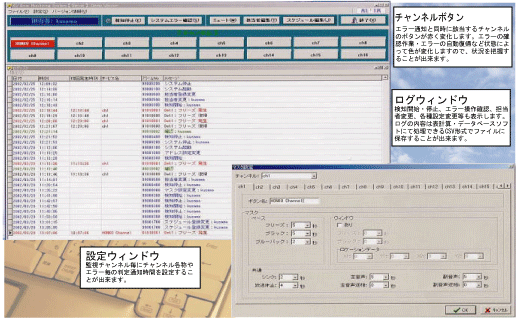

	≫コントロールソフトウェア ●V/Aエラー検出装置からの映像・音声のエラー情報を総合的に管理し、監視項目についてエラー情報を通知します。 ●V/Aエラー検出装置を最大6台・48チャンネルまで同時に監視できます。初期設定により、監視台数・チャンネル数等サーバーPCに表現するGUIを選択することが出来ます。 ●スケジュール機能を装備し、この機能を利用してチャンネル毎のミュート設定・解除が可能です。その他にエラー監視以外でのメモ代わりのスケジュール通知も可能です。
	≫映像／音声エラー検出装置の信号的仕様 ■映像信号 　●ブルー 1/2以上の青画面が30フレーム以上続く場合、青画面と判定 　●単画面 　　▼フリーズ 30フレーム前の映像と比較して、同画面であればフリーズと判定 　　▼ブラック 1/2以上の黒画面が30フレーム以上続く場合、黒画面と判定 　●ベース／ウィンドウ画面 　　▼フリーズ 30フレーム前の映像と比較して、同画面であればフリーズと判定 　　▼ブラック 1/2以上の黒画面が30フレーム以上続く場合、黒画面と判定 　●同期信号 シンク断で判定 ■音声信号 　●無音 定格入力に対して、−30bB以下が1秒以上続いた場合、無音と判定 　●逆相 L,Rが逆相になった場合に判定 　●音声マーカー検出 1kHｚ信号を検出（Lチャンネルのみ） 　（※1kHｚ信号とは、放送が休止になった場合に出力される音声信号） 　●音声ピークレベル 1秒毎のピーク値を8bitで出力
	≫関連製品 ■映像/音声エラー検出装置　1ユニット8ｃｈ検出タイプ VAD800シリーズ ■イーサネット<=>パラレル変換器　EPIOシリーズ ■管理ソフトウェア（準備中） ※仕様及び外観は改良のため、予告なしに変更することがあります。
