VAD-201A: アナログVBS入力対応 VAD-201D: アナログVBS入力対応SD-SDI入力対応

「ワンセグ」チェッカー VAD-201A・201D

(“ALVIX” VIDEO/AUDIO Error Detection Unit VAD-201A・201D)

※生産完了いたしました。

VAD-201 仕様書ダウンロード(PDF) VAD-201 本体取扱説明書ダウンロード(PDF)
本体
VAD-201 ソフトウェア取扱説明書 準備中
管理運用ソフトウェア
VAD-201 カタログダウンロード(PDF) PDFのダウンロード方法はこちら


1セグ(ワンセグサービス)サイマル放送時に12セグ信号と比較して、エラーを検知する映像・音声エラー検出装置です。
1セグ、12セグの入力は個別に同期断、ブラックアウト、フリーズ、無音、逆相などの検知も可能で、ワンセグサービスの運行監視を省力化します。

 [VAD-201Aタイプ]・・・1セグ(アナログVBS入力)、12セグ(アナログVBS入力)
 [VAD-201Dタイプ]・・・1セグ(アナログVBS入力)、12セグ(SD-SDI入力)

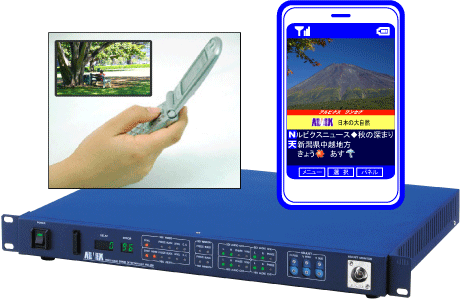

「ワンセグ」チェッカー VAD-201

≫特 長

●1セグ(ワンセグサービス)サイマル放送と12セグの信号を比較し、映像/音声のエラーを検知し、エラー内容をフロントパネルLED表示とSNMPエージェントにより外部へ通知します。
●12セグ信号を遅延させ、1セグ信号に自動で同期し、映像信号の比較を行います。
●12セグ信号と1セグ信号の遅延量は、映像変化の特長を検出することでフレーム単位で計測されます。
●両信号は同期した形で個別にアナログVBS信号で出力され、目視による映像比較も可能です。
●それぞれの入力は単独の同期断、ブラックアウト、フリーズ、無音、逆相なども検知します。
●運用ソフトウェア(Windows版)を標準添付
●1セグ、12セグ共にアナログVBS信号を入力する[Aタイプ]と、12セグ側にSD-SDI信号を入力する[Dタイプ]があります。



≫エラー検知項目

◆映像比較エラー 1セグ、12セグ信号比較
◆1セグ信号(単体) 同期断検知
映像ベースフリーズ
映像ベース黒味
映像ベースレベル異常
映像ウィンドウフリーズ
映像ウィンドウ黒味
Lch無音
Rch無音
逆相
1kHz音声マーカー検出
◆12セグ信号(単体) 同期断検知
映像ベースフリーズ
映像ベース黒味
映像ベースレベル異常
映像クローズドキャプション検出
映像ウィンドウフリーズ
映像ウィンドウ黒味
Lch無音
Rch無音
逆相
1kHz音声マーカー検出



≫システム系統例

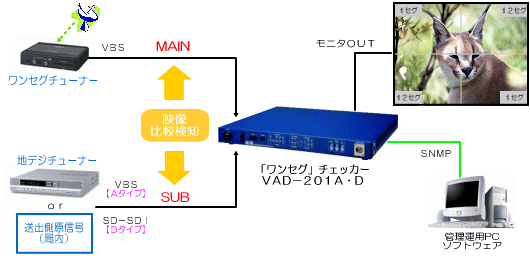

「ワンセグ」チェッカー システム系統例



≫仕 様

◆1セグ信号 映像・音声入力信号
  映像入力信号数 1系統
  映像信号形式 NTSC、アナログVBS
  映像入力接栓 BNCコネクタ
  音声入力信号数 1系統(L,R)
  音声信号形式 アナログ アンバランスステレオ2ch
  音声入力接栓 RCAピンジャック
◆12セグ信号 映像・音声入力信号 [VAD-201Aタイプ] [VAD-201Dタイプ]
  映像入力信号数 1系統 1系統
  映像信号形式 NTSC、アナログVBS NTSC、SD-SDI [D1]
  映像入力接栓 BNCコネクタ BNCコネクタ
  音声入力信号数 1系統(L,R)
  音声信号形式 アナログアンバランスステレオ2ch エンベデッドオーディオ2ch(L,R)
  音声入力接栓 RCAピンジャック
◆映像モニタ出力信号
  出力信号数 12セグ信号ディレイ、1セグ信号 各1系統
  信号形式 NTSC、アナログVBS
  出力接栓 BNCコネクタ
◆映像調整用比較モニタ出力信号
  出力信号形式 2系統(フロント、リア各1系統)
  信号形式 NTSC、アナログVBS
  出力接栓 BNCコネクタ
◆音声モニタ出力信号
  出力信号数 2系統(12セグ信号ディレイ・1セグ信号、各2ch[L,R])
  信号形式 アナログ アンバランスステレオ2ch
  出力接栓 RCAピンジャック
◆外部通信
  通信仕様 100BASE-TX/10BASE-T対応LANインターフェース
  コネクタ RJ-45モジュラ
  プロトコル SNMP
◆外形寸法 W 430 × H 44 × D 349 mm
◆質量 約 4 kg
◆電源電圧 AC 100V±10% 50/60Hz
◆消費電力 約 35 W
◆使用温度 5℃ 〜 40 ℃
◆映像遅延量計測機能 原信号からの対象信号の遅延量  1〜150フレーム
◆映像信号遅延能力 1〜128フレーム(最大遅延約4.2秒)

◆本体表示
  映像遅延量表示
  映像比較エラーブロック数表示
  映像比較エラー検出
7セグメント 3桁
7セグメント 2桁
LED
  1セグ信号 同期断検知
  1セグ信号 映像ベースフリーズ
  1セグ信号 映像ベース黒味
  1セグ信号 映像ベースレベル異常
LED
LED
LED
LED
  1セグ信号 映像ウィンドウフリーズ
  1セグ信号 映像ウィンドウ黒味
LED
LED
  1セグ信号 Lch無音
  1セグ信号 Rch無音
  1セグ信号 逆相
  1セグ信号 1kHz音声マーカー検出
LED
LED
LED
LED
  12セグ信号 同期断検知
  12セグ信号 映像ベースフリーズ
  12セグ信号 映像ベース黒味
  12セグ信号 映像ベースレベル異常
  12セグ信号 映像クローズドキャプション検出
LED
LED
LED
LED
LED
  12セグ信号 映像ウィンドウフリーズ
  12セグ信号 映像ウィンドウ黒味
LED
LED
  12セグ信号 Lch無音
  12セグ信号 Rch無音
  12セグ信号 逆相
  12セグ信号 1kHz音声マーカー検出
LED
LED
LED
LED

◆その他
  映像モニタ出力は、原信号を遅延させ、対象信号と同一フレームを出力します。
  音声モニタ出力は、原信号の映像遅延量相当を遅延させ、出力します。
  比較映像モニタ出力は、映像比較エラーブロックをハイライトして出力します。


※仕様及び外観は改良のため、予告なしに変更することがあります。
