アナログVBS入力対応

マルチビューワ・MV-120

高画質ビデオ信号20面分割機 (Multi Viewer Model MV-120)

MV-120 仕様書ダウンロード(PDF) MV-120 取扱説明書ダウンロード(PDF) MV-120 カタログダウンロード(PDF) PDFのダウンロード方法はこちら

■高解像度モニタに分割表示することを実現!
■リアルハイビジョンクオリティーで再現!
■従来のマルチビューワ(MV-200シリーズ)より、大幅なコストダウンを実現!
■監視効率が飛躍的に向上!

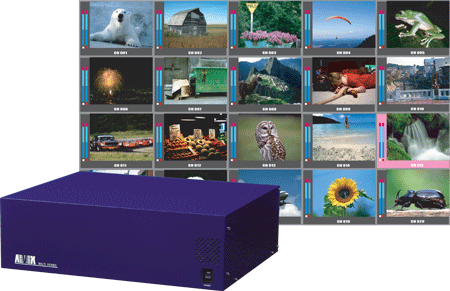

MV−120 高画質ビデオ信号20面分割機



≫特長

●最大20チャンネルのビデオ映像信号を入力し、ハイビジョンモニタなど高解像度の出力映像に分割して表示することができます。
●入力VBS信号は、動画検出機能付倍速変換後のスケーリングにより、滑らかな動画が得られ、従来の分割装置を超える最高画質で再現されます。
●出力信号はHDTV出力(1080i、720p)、アナログRGBに加えて、デジタル出力(DVI)も装備しています。
●入力チャンネルごとに枠色/ベース色を64色の中から設定可能です。外部制御により枠色/ベース色を変化させることも可能です。
●チャンネル毎にステレオ音声レベルを合成表示でき、目視による音声出力の確認ができます。
●チャンネル毎にアルファベット(大小文字)、数字、ひらがな、カタカナを設定可能です。
●外部制御はLANインターフェースを装備しています。
●構造を簡潔にすることで、従来のマルチビューワ(MV‐200シリーズ)に比べ、大幅なコストダウンを実現しました。
●チャンネル毎に音声レベルバーを表示し、目視による音声出力の確認や、アルビクス
“映像/音声エラーモニタリングシステム”との連動で、監視効率をさらに高めることが可能です。
●任意のチャンネル輝度を100%、80%、60%、40%に設定可能です。
●チャンネル毎にアルファベット(大小文字)、数字、ひらがな、カタカナを設定可能です。
●ラックマウント3Uとコンパクトです。



≫使用用途

■オンエア放送のマスター監視に。
■高画質を要求される監視カメラシステムに。



≫画面イメージ例


20面(5×4)

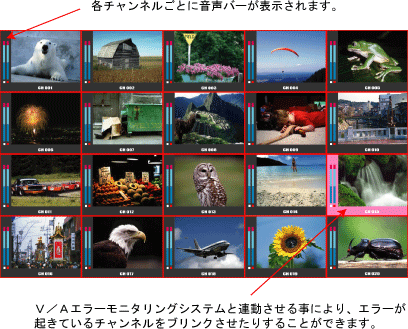

MV−120 5×4面 イメージ


V/Aエラーモニタリングシステム




≫フロントパネル

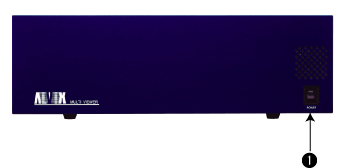

MV−120フロントパネル

             1.電源スイッチ


≫リアパネル

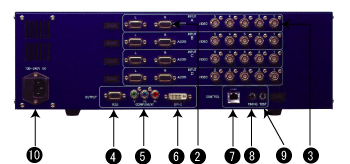

MV−120 リアパネル


 2.音声入力コネクタ(D-sub15ピン)
 3.映像入力コネクタ(BNC)
 4.RGB出力コネクタ(D-sub15ピン)
 5.Y,Pb,Pr出力コネクタ(RCAピンジャック)
 6.DVI出力コネクタ
 7.RJ-45コネクタ
 8.TIMINGスイッチ
 9.TESTスイッチ
10.ACINPUT




≫仕様

◆入力信号
   入力信号数 20ch
   映像信号 アナログVBS (NTSC、PAL)
   映像信号コネクタ BNC
   音声信号 アンバランスステレオオーディオ
   音声信号コネクタ 高密度D-sub15ピン(D-sub―RCA変換コネクタ付属)
◆出力信号
   出力信号数 アナログ2系統/デジタル1系統
   出力信号方式 アナログY,Pb,Pr (HDTV出力専用)
※3値同期信号は、Y,Pb、Pr信号に付加されます。
アナログR,G,B,H,V
デジタルR,G,B,H,V
   コネクタ アナログY,Pb,Pr出力RCAピンジャック : HDTV出力専用
アナログRGB出力D-sub(VGAコネクタ): RGB出力専用
アナログRGB出力DVI-Dデジタルのみ : RGB出力専用
 (ケーブル長の制限があります)
   信号解像度 1920×1080i(HDTV)
1280×720p(HDTV)
1366×768p(ワイドXGA 60Hz相当)
※HDTV・ワイドXGAモニタ出力の場合、5×4又は4×3
1024×768p(XGA 60Hz)
※XGAモニタ出力の場合、4×4又は3×3
◆外部制御
   仕様 100/10BASE  LANポート
   コネクタ RJ-45モジュラ
◆画面設定
   チャンネル表示 アンダースキャン/オーバースキャン
   チャンネル各称表示 チャンネルごとにアルファベット(大小文字)、数字、ひらがな、カタカナを設定可能
   オーディオバー L,Rピークレベル表示可能
◆機能
   倍速変換 動き検出機能付き倍速(インターレス/プログレッシブ)変換
   表示サイズ チャンネルごとにオーバースキャン、アンダースキャンを設定可能
   枠色/ベース色 チャンネルごとに64色の中から指定可能
   ハイライト機能 任意のチャンネル輝度を100%、80%、60%、40%に設定可能
   NTSC/PAL 自動判別により変換
   フィルター チャンネルごとに独立した水平、垂直フィルターの有無を設定可能
   TESTスイッチ モニタ調整用のTESTパターンを表示可能
(白、赤、緑、青各ラスター、スロスハッチ、1Dotおき縦しま)
   消費電力 約88VA
   電源電圧 AC100〜240V(50/60Hz)
   外形寸法 W430×H132×D360mm 3Uラックマウントサイズ(突起を含まず)
   質量 約10Kg

※仕様及び外観は改良のため、予告なしに変更することがあります。
