DVI-SDIコンバータ DD-80F-DVI


DD-80F-DVI 仕様書ダウンロード(PDF) DD-80F-DVI 取扱説明書ダウンロ-ド(PDF) DD-80F-DVI 新製品ニュースダウンロード(PDF) PDFのダウンロード方法はこちら




≫特 長

●アルビクス製マルチビューワにDVI入力を行いたい場合に、SDIに変換し出力することができます。
●DVI-D(デジタル)信号をHD/SD-SDI信号に変換する変換機です。
●HD-SDI/SD-SDI(VGA入力時)信号に変換します。
●1Uラック取り付け金具(別売オプション)を使用することで、1Uサイズに最大3筐体実装可能です。

3台イメージ
3台実装イメージ

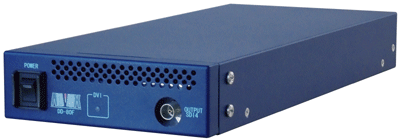

≫フロントパネル

DD-80F-DVI フロントパネル

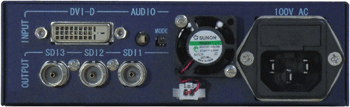

≫リアパネル

DD-80F-DVI リアパネル




≫仕 様

◆映像入力信号
  入力信号数 1系統
  映像信号形式 DVI
  映像入力接栓 DVI-Dコネクタ
  ※対応している映像形式は VGA(640×480P)〜1920×1080P です。
  ※HDCPには対応していません。コンテンツ保護のかかった信号は変換することができません。
◆音声入力信号
  入力信号数 1系統
  音声信号形式 アナログステレオオーディオ信号
  入力接栓 ステレオミニピンジャック
◆出力信号
  出力信号数 リア:3系統、フロント:1系統
  映像信号形式 HD-SDI SMPTE292M 1080i
SD-SDI SMPTE259M-C 480i[D1] (VGA入力時)
  出力接栓 BNCコネクタ
  ※モードにより、リサイズしないで出力可能です。
◆音声エンベデッド対応
  音声入力 オーディオグループ1/ch1、2に多重
◆外形寸法 W143mm×H43mm×D324mm(突起を含まず)
◆重量 約1kg
◆電源電圧 AC100V±5%
◆消費電力 約9W
◆使用温度 5℃〜+40℃ 結露なきこと

※仕様及び外観は改良のため、予告なしに変更することがあります。
