ANCデータ(字幕)表示装置:HD-SDI入力対応SD-SDI入力対応  EIT(p/f)表示装置:DVB-ASI入力対応


ANCデータ(字幕)表示装置 / EIT(p/f)表示装置




≫特 長

【ANCデータ(字幕)表示装置】
 ●HD/SD-SDIのVANCに重畳された、音声モード/画角情報(ARIB STD-B39)/
  字幕ショートフォームデータ(ARIB STD-B37)/CM識別コードをスーパーインポーズ表示することが可能です。
 ●字幕クリアパケット検出時、画面にマーカー表示することが可能です。
 ●字幕は、HD字幕、SD字幕、携帯字幕が表示可能です。(第2言語まで)
  ARIB外字、DRCS外字表示に対応します。
 ●装置で取得したデータは外部PC等へ伝送可能です。
 ●字幕管理文パケットの情報が表示可能です。
 ●表示内容の配置、デザインはユーザーで任意に変更可能です。

【EIT(p/f)表示装置】
 ●DVB-ASIのストリーム(TS)に含まれるEITパケットを取得し、現在番組、次番組の内容を外部モニタに
  表示することが可能です。
  表示する内容は、番組開始時刻、番組時間(duration)、番組名、番組説明です。
 ●プログラム番号ごとに番組情報の表示が可能です。
 ●プログラム番号ごとの映像フォーマット情報、音声モード情報、字幕有無情報の表示が可能です。
 ●字幕は、HD字幕、SD字幕、携帯字幕が表示可能です。(第2言語まで)
  ARIB外字、DRCS外字表示に対応します。
 ●装置で取得したデータは外部PC等へ伝送可能です。
 ●表示内容の配置、デザインはユーザーで任意に変更可能です。



製品名 基板モデル 仕様書 取扱説明書 新製品ニュース
筐体:AJ-2TN 筐体:AJ-1HTN 設定ツール
ANCデータ(字幕)
表示装置
AJ-2MM ANCデータ(字幕)/EIT(p/f)表示装置 仕様書ダウンロード(PDF) ANCデータ(字幕)表示装置(2U筐体) 取扱説明書ダウンロード(PDF) ANCデータ(字幕)表示装置(1Uハーフ筐体) 取扱説明書ダウンロード 準備中 ANCデータ(字幕)/EIT(p/f)表示装置 新製品ニュースダウンロード(PDF)
EIT(p/f)
表示装置
AJ-EIT EIT(p/f)表示装置(2U筐体) 取扱説明書ダウンロード(PDF) EIT(p/f)表示装置(1Uハーフ筐体) 取扱説明書ダウンロード(PDF) EIT(p/f)表示装置 設定ツール取扱説明書ダウンロード(PDF)

PDFのダウンロード方法はこちら




≫ボード


≫仕様 【ANCデータ(字幕)表示基板:AJ-2MM】

◆占有スロット数 1スロット
◆入力信号
  信号形式 SMPTE259M/SMPTE292M
  コネクタ BNCコネクタ 1系統
◆出力信号
  信号形式 SMPTE259M-C/SMPTE292M
  コネクタ BNCコネクタ 1系統
  信号形式 TMDS信号
  コネクタ DVI-Dコネクタ 1系統
◆信号取得項目 ・音声モード
・映像フォーマット
・画面アスペクト比
・フレームレート
・字幕有無
・字幕データ(ARIB STD-B37) ※第2言語まで
・CM識別コード



≫仕様 【EIT(p/f)表示基板:AJ-EIT】

◆占有スロット数 1スロット
◆入力信号
  信号形式 DVB-ASI
  コネクタ BNCコネクタ 1系統
◆出力信号
  信号形式 SMPTE292M
  コネクタ BNCコネクタ 1系統
  信号形式 TMDS信号
  コネクタ DVI-Dコネクタ 1系統
◆信号取得項目 ・プログラム番号
・番組開始時刻
・番組時間(duration)
・番組名
・番組説明
・音声フォーマット
・音声モード
・映像フォーマット
・画面アスペクト比
・フレームレート
・字幕有無
・字幕データ ※第2言語まで




≫筐体


≫仕様 【2U筐体:AJ-2TN】

◆スロット数 6スロット
◆LTC信号入力
  信号形式 LTC(SMPTE12M)
  コネクタ BNCコネクタ 1系統
◆設定制御
  通信仕様 1000BASE-T/100BASE-TX 対応 LANインターフェース
  プロトコル TCP/IPソケット
  コネクタ RJ-45 モジュラコネクタ 最大6系統
  設定制御 ANCデータ(字幕)表示基板、EIT(p/f)表示基板 制御
◆電源 電源ユニットを2台実装(重畳運転)
◆使用温度 5℃〜+40℃ 結露なきこと
◆外形寸法 W430×H88×D430mm(突起を含まず)


≫仕様 【電源ユニット:AJ-2PU】

◆電源電圧 100〜250V AC ±5%
◆出力容量 12V/300W
◆消費電力 約250W(重畳運転、最大負荷時)

フロントパネル

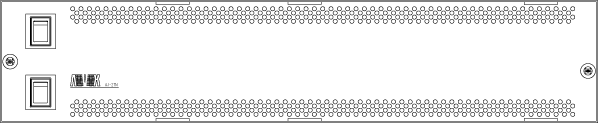

2U筐体 AJ-2TN フロントパネル

リアパネル

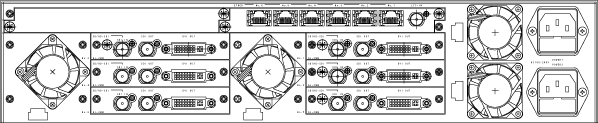

2U筐体 AJ-2TN リアパネル

※ANCデータ(字幕)表示基板、EIT(p/f)表示基板の混在実装が可能です。(最大6枚実装可能)




≫仕様 【1Uハーフ筐体:AJ-1HTN】

◆LTC信号入力
  信号形式 LTC(SMPTE12M)
  コネクタ BNCコネクタ 1系統
◆設定制御
  通信仕様 1000BASE-T/100BASE-TX 対応 LANインターフェース
  プロトコル TCP/IPソケット
  コネクタ RJ-45 モジュラコネクタ 1系統
  設定制御 ANCデータ(字幕)表示基板 または EIT(p/f)表示基板 制御
◆電源電圧 100〜250V AC ±5%
◆消費電力 約40W
◆使用温度 5℃〜+40℃ 結露なきこと
◆外形寸法 W215×H44×D430mm(突起を含まず)

フロントパネル

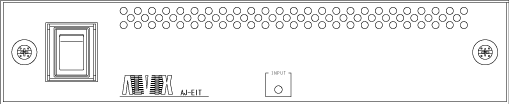

1Uハーフ筐体 AJ-1HTN フロントパネル

リアパネル

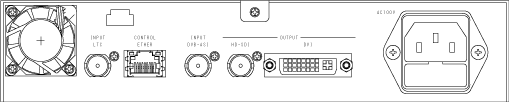

1Uハーフ筐体 AJ-1HTN リアパネル

※ANCデータ(字幕)表示基板、EIT(p/f)表示基板のどちらか1枚を実装できます。




※仕様及び外観は改良のため、予告なしに変更することがあります。
