ビデオ/オーディオコンバータ AD-480i

(“ALVIX” VIDEO/AUDIO CONVERTER AD-480i)

AD-480i 仕様書ダウンロード(PDF) AD-480i 取扱説明書ダウンロード(PDF) AD-480i カタログダウンロード(PDF) PDFのダウンロード方法はこちら

“アルビクス”ビデオ/オーディオコンバータAD-480iは、アナログ映像/音声信号をSD-SDI信号に変換するコンバータです。
アナログVBSまたはY/C映像信号とアナログ音声信号のA/D変換を行い、デジタル音声が重畳されたSD-SDIデジタル信号を
出力します。

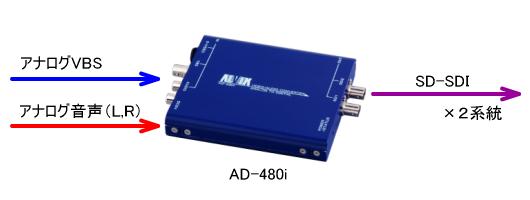

AD-480i システム系統図


≫特 長

●アナログ映像信号と音声信号を同時にA/D変換し、デジタル音声が重畳されたSD-SDI信号を出力することができます。
●2系統のSD-SDI出力端子を持ち、1系統をモニタ出力に使用することで出力映像の確認が可能です。
●文庫本サイズの小型筐体で場所を取りません。



≫各部の名称

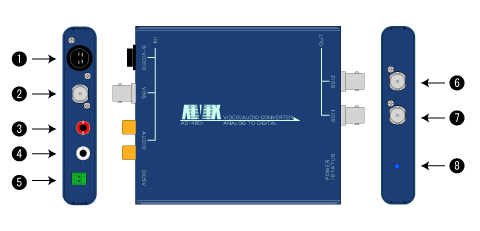

ビデオ/オーディオコンバータ AD-480i 外観図


1.S-VIDEO (アナログY/C映像入力)
2.VBS (アナログVBS入力)
3.AUDIO (Rch)入力
4.AUDIO (Lch)入力
5.DC5V (ACアダプタ入力)
6.SDI 2 (SD-SDI信号出力2)
7.SDI 1 (SD-SDI信号出力1)
8.POWER/STATUS (電源/状態LED)

  ※アナログY/C映像信号とアナログVBS映像信号は排他入力です。S-VIDEOコネクタにケーブルを挿入した場合は、
    実際のY/C映像信号の有無に関わらずS-VIDEOコネクタ側が優先されます
  ※SDI 1/SDI 2コネクタからは同一の信号が出力



≫仕 様

◆映像/音声入力信号
  VBS映像信号 NTSCアナログコンポジット信号:1系統
入力コネクタ:BNCコネクタ ×1
  Y/C映像信号 NTSCアナログY/C信号:1系統
入力コネクタ:S端子コネクタ ×1
  音声信号 アンバランスアナログステレオ音声:1系統
入力コネクタ:RCAピンジャック(L,R) ×1
◆映像/音声出力信号
  映像信号 SD-SDI (SMPTE259M-C)
  音声信号 SD-SDI エンベデッドオーディオ 48kHz/16bit 2ch
  出力コネクタ BNCコネクタ ×2
◆電源電圧 DC5V ±5%  (付属ACアダプタより給電)
◆外形寸法 W105 × H20 × D148 mm
◆質量 約 250g
◆消費電力 約 5W
◆使用温度 5℃ 〜 40℃

※仕様及び外観は改良のため、予告なしに変更することがあります。
