ビデオ/オーディオコンバータ AD-1080i

(“ALVIX” VIDEO/AUDIO CONVERTER AD-1080i)


■“アルビクス”ビデオ/オーディオコンバータAD-1080iは、デジタル放送受信機の映像、音声信号出力をHD/SD-SDI信号
  に変換するコンバータです。

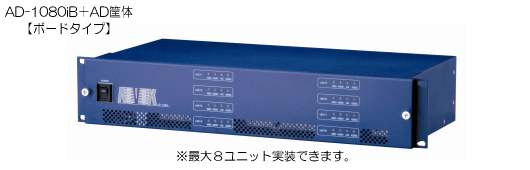

ビデオ/オーディオコンバータ AD-1080iB+AD筐体【ボードタイプ】 ※最大8ユニット実装できます。

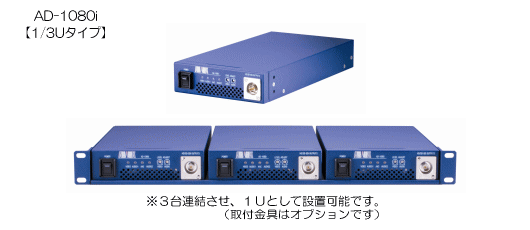

ビデオ/オーディオコンバータ AD-1080i【1/3Uタイプ】 ※3台連結させ、1Uとして設置可能です。(取付金具はオプション)


≫特 長

●映像はD端子から出力される1080i/480iアナログYPbPr信号をHD-SDI(1080i入力時)/ SD-SDI(480i入力時)
  信号に変換します。
●音声は光デジタルオーディオ信号(PCM)をSDI信号にエンベデッドします。
●2ヶ国語放送に対応するため、音声入力は2系統あり、4ch(L1、R1、L2、R2)をエンベデッドします。
 ※この場合、2台の受信機から光デジタルオーディオ信号を入力する必要があります。
●オプションのAACデコーダボードを追加することで、5.1chサラウンド音声をエンベデッドできるように なります。



モデル 仕様 仕様書 取扱説明書 カタログ
AD-1080iB ボードタイプ AD-1080iB(ボードタイプ) 仕様書ダウンロード(PDF) AD-1080iB(ボードタイプ) 取扱説明書ダウンロード(PDF) AD-1080i カタログダウンロード(PDF)
AD-1080i 1/3Uタイプ AD-1080i(1/3Uタイプ) 仕様書ダウンロード(PDF) AD-1080i(1/3Uタイプ) 取扱説明書ダウンロード(PDF)

PDFのダウンロード方法はこちら

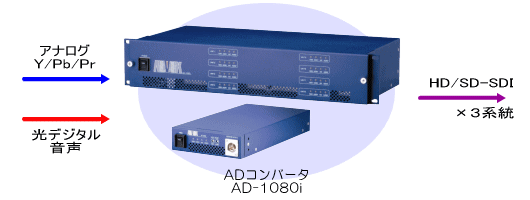

≫システム系統図

AD-1080i システム系統図



≫ボードタイプ フロントパネル

実装イメージ ※AD筐体にAD-1080iB×8枚を実装した場合

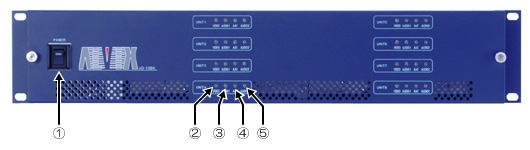

AD-1080iB【ボードタイプ】 フロントパネル

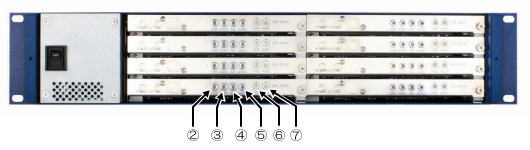

 <ボード前面(フロントパネルを外した状態)>

AD-1080i【ボードタイプ】 ボード前面


  1.電源スイッチ
  2.YPbPr映像状態LED表示
  3.光デジタル音声1状態LED表示
  4.AAC信号状態LED表示
    ※AACデコーダボードはオプションです。
  5.光デジタル音声2状態LED表示
  6.映像レベル調整ロータリースイッチ
  7.音声レベル調整ロータリースイッチ

※フロントパネルA〜DのLEDはボード前面のLEDA〜Dが透過して表示されます。




≫ボードタイプ リアパネル

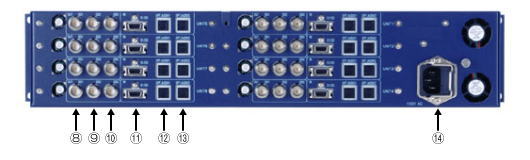

AD-1080i【ボードタイプ】 リアパネル

  8.HD/SD-SDI信号出力1
  9.HD/SD-SDI信号出力2
 10.HD/SD-SDI信号出力3
 11.アナログYPbPr映像信号入力
 12.光デジタル音声信号入力1
 13.光デジタル音声信号入力2
 14.電源コネクタ(3Pインレット)

※G〜IのHD/SD-SDI信号出力1〜3は同一の映像信号が出力されます。




≫1/3Uタイプ フロントパネル

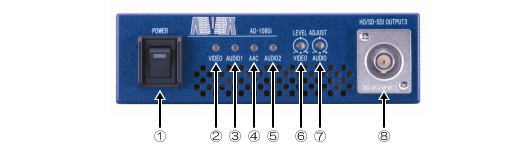

AD-1080i【高さ1H 1/3Uタイプ】 フロントパネル

  1.電源スイッチ
  2.YPbPr映像状態LED表示
  3.光デジタル音声1状態LED表示
  4.AAC信号状態LED表示
    ※AACデコーダボードはオプションです。
  5.光デジタル音声2状態表示
  6.映像レベル調整ロータリースイッチ
  7.音声レベル調整ロータリースイッチ
  8.HD/SD-SDI信号出力3



≫1/3Uタイプ リアパネル

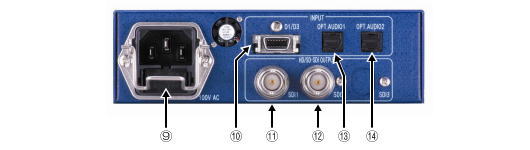

AD-1080i【高さ1H 1/3Uタイプ】 リアパネル

  9.電源コネクタ(3Pインレット)
 10.アナログYPbPr映像信号入力
 11.HD/SD-SDI信号出力1
 12.HD/SD-SDI信号出力2
 13.光デジタル音声信号入力1
 14.光デジタル音声信号入力2

※GJKのHD/SD-SDI信号出力1〜3は同一の映像信号が出力されます。




≫仕 様

ボードタイプ(基板) 1/3Uタイプ
◆映像入力信号
 入力信号数 1系統
 映像信号形式 YPbPr-D3(1080i)/YPbPr-D1(480i)
 映像入力接栓 D端子
 識別信号                識別信号1 5V (1080)
               識別信号2 0V (インターレース)
               識別信号3 5V (16:9)
 ※本機の識別信号はD3(1080i)対応として出力されますが、対応している映像形式は
   D1(480i)/D3(1080i)です。【D2(480p)には非対応】
◆音声入力信号
 入力信号数 2系統
 音声信号形式 光デジタルオーディオ信号 48kHz PCM
 入力接栓 光角型コネクタ(JEITA RC-5720B)
  ※AAC入力可能(オプション)
◆出力信号
 出力信号数 3系統
 映像信号形式 HD-SDI:SMPTE292M 1080i (1080i入力時)
SD-SDI:SMPTE259M-C 480i (480i入力時)
 音声信号 エンベデッドオーディオ 4ch (AAC入力時は8ch)
 出力接栓 BNCコネクタ
◆音声エンベデッドチャンネル対応
 音声入力1
 音声入力2
オーディオグループ1/ch1,2に多重
オーディオグループ1/ch3,4に多重
  ※AACデコーダボード(オプション)装着時、音声入力1にAAC信号が入力された場合、6chのデコード音声は
    グループ1のch1〜4及びグループ2のch1,2に、音声入力2の音声はグループ2のch3,4に多重されます。
AD筐体
◆外形寸法 W430×H88×D250o
(2Uラックマウントサイズ)
W143×H43×D267o
◆質量 約6kg(8ユニット実装時) 約1.5kg
◆電源電圧 100V±5% AC
◆消費電力 約80W(8ユニット実装時) 約10W
◆使用温度 5℃〜40℃
◆その他 最大8ユニット実装できます。
ユニット及び電源部は筐体前面より
挿抜が可能です。

※仕様及び外観は改良のため、予告なしに変更することがあります。
