ビデオローテータ/R-90N   時代は回る。ビデオも回る。

 (VIDEO ROTATOR/R-90N)  <特許申請済>

- 店頭販促用・店内販促用・公共施設内の情報発信用・ポスターの代替用に -

 ※生産完了いたしました。

R-90N 仕様書ダウンロード(PDF) R-90N コンテンツ作成用資料ダウンロード(PDF) R-90N 取扱説明書ダウンロード(PDF) R-90N カタログダウンロード(PDF) PDFのダウンロード方法はこちら

縦置きにしたプラズマディスプレイ(PDP)が、店舗や公共のスペース情報発信装置として脚光を浴びてきました。
ビデオローテータは、縦置きPDPのアナログRGB(VGA、SVGA,XGA等)のベース信号に合成して、リアルタイムでNTSC画像を映出
でき、パソコンでは不可能だった高画質な映像とメッセージの両方で顧客や聴衆にアピールすることが出来ます!

表示画面・ビデオオーテータ・R-90N ビデオローテータ・R-90N
ビデオローテータ/R-90N





≫特長

●ビデオ信号(NTSC)を90度あるいは270度回転させて、XGAの同期タイミングでプラズマディスプレイ(PDP)に高画質に出力します。
●外部制御により、画面位置の設定、ビデオ信号の表示ON/OFFが出来ます。
●外部制御で「スクリーンセーバーモード」に設定すると、ビデオ画像が上下移動し、画面の焼付を低減できます。
●コンパクト設計でプラズマディスプレイ(PDP)の背面等に設置可能です。



≫画面例

■表示機の縦置のほか、横置や2台カスケード使用も可能です。
■海外向けPAL仕様モデルも用意してあります。
 ※アナログRGB(PC出力)の回転には、別途「Pivot」ソフトが必要です。

●XGA(1024x768)のベース画像に ビデオ画像を重ねた場合

ビデオローテータ・R-90N・サンプル画像


●SVGA(800x600)のベース画像に ビデオ画像を重ねた場合
ビデオローテータ・R-90Nサンプル画像2



 ●R-90Nを2台カスケーディングして使用すると、ビデオ画像の
   2画面表示が可能です。

ビデオローテータ・R-90Nサンプル画像3


  ●ビデオ画像の位置をコンテンツにあわせて16段階移動
    することができます。

ビデオローテータ・R-90Nサンプル画像4ビデオローテータ・R-90Nサンプル画像5

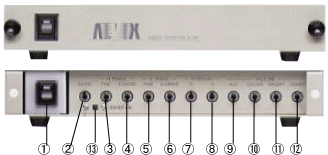

≫フロントパネル


ビデオローテータ・R-90N・フロントパネル


  1.電源スイッチ
  2.出力パターン設定
  3.ビデオ映像の合成水平位相微調整
  4.ビデオ映像の合成水平位相粗調整
  5.ビデオ映像の合成垂直位相微調整
  6.ビデオ映像の合成垂直位相粗調整
  7.ビデオ映像の水平表示位置設定
  8.ビデオ映像の垂直表示位置設定
  9.ビデオ映像の色合い設定
 10.ビデオ映像の色の濃淡設定
 11.ビデオ映像の明るさ設定
 12.ビデオ映像のコントラスト設定
 13.スクリーンセーバーモードON/OFF



≫リアパネル


ビデオローテータ・R-90Nリアパネル


 14.コンポジットビデオ映像入力コネクタ
 15.VBSとY/C入力切替
 16.Y/Cビデオ映像入力コネクタ
 17.ベースとなるRGB信号入力コネクタ
 18.出力信号コネクタ
 19.外部制御用(RS-232C、接点制御)
 20.電源コネクタ(3Pインレット)



≫仕様

◆映像入力信号
 ・回転信号 ビデオ信号(NTSC)
    信号形式 VBS/Y/C
    コネクタ BNC/S端子
    信号数 各1系統
 ・ベース信号 アナログRGB信号
    信号形式 R、G、B、HD、VD
    信号解像度 VGA、SVGA、XGA
    コネクタ 高密度D-sub 15ピン
    信号数 1系統
◆映像出力信号 アナログRGB信号
    信号形式 R、G、B、HD、VD
    信号解像度 入力ベース信号に依存
    コネクタ 高密度D-sub 15ピン
    信号数 1系統
◆接点制御 ビデオ画像表示のON/OFF
    コネクタ RS-232Cコネクタと共用
◆設定項目 コントラスト(SW設定のみ)
ブライトネス(SW設定のみ)
HUE(SW設定のみ)
クロマ(SW設定のみ)
ベース信号との位相調整(SW設定のみ)
画像位置
画像回転方法
ビデオ画像のON/OFF(外部制御)
ベース画像のON/OFF(外部制御)
背景色(グレイor白)(外部制御)
スクリーンセーバーON/OFF
◆外形寸法 W300 × H44 × D226 mm
◆重量 約2.6kg
◆消費電力 約12W

※仕様及び外観は改良のため、予告なしに変更することがあります。
