RGB信号分配器 RD-12

(RGB Signal Distributor RD-12)

 ※生産完了いたしました。

RD-12 仕様書ダウンロード(PDF) RD-12 外観図ダウンロード(DXF) RD-12 取扱説明書ダウンロード(PDF) RD-12 カタログダウンロード(PDF) PDFのダウンロード方法はこちら

■パソコンのモニタ映像を外部へ分配する広帯域映像分配器です。
■コンパクトでリーズナブルなRGBインターフェースです。
■広帯域アンプの採用により、VGAからUXGAクラスのDOS/Vパソコン信号をディスプレイでモニタリングしながら、大型ディスプレイ
  などにプレゼンテーションできます。

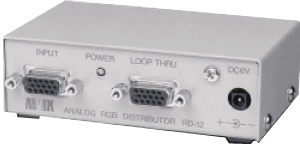

RGB信号分配器・RD-12
MODEL:RD-12


≫特長

●分配出力側はBNCコネクタですので、多様な機器と接続できます。
●電源がOFFでもループスルー出力によりモニタできるので、システムチェックに便利です。
●消費電力が極めて低く発熱を抑え、システムに電力・温度の負担を掛けません。
●小型、軽量、低価格です。

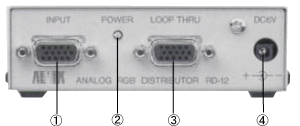

≫フロントパネル


RGB信号分配器・RD-12フロントパネル


  1.PC入力コネクタ
  2.電源ランプ
  3.モニタ出力コネクタ(ループスルー)
  4.電源入力(ACアダプタ)

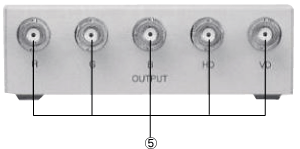

≫リアパネル


RGB信号分配器・RD-12リアパネル


5.出力コネクタ



≫仕様

◆映像入力
  信号入力 パソコン本体からの信号(アナログRGB)
  入力接栓 高密度D-sub15ピンコネクタ
◆映像出力
  信号出力(分配出力) 1系統 アナログRGB信号(75Ω)
  同期信号 HD/VD(TTLレベル75Ωドライブ)
  出力接栓 BNCコネクタ
  信号出力(ループスルー出力) 1系統
  出力接栓 高密度D-sub15ピンコネクタ
 ※使用しない場合は付属の終端プラグにて終端が必要です。
◆映像周波数特性 150MHz(-3dB以内)
◆電源電圧 AC100V±10%(6V 0.3 ACアダプタ)
◆消費電力 2W
◆使用温度 10度〜40度
◆外形寸法 W105×H35×D65 mm
◆重量 約500g
◆付属品 ACアダプタ×1本、終端プラグ×1個

※仕様及び外観は改良のため、予告なしに変更することがあります。
