マルチビューワ・CV-061

高画質ビデオ6分割装置 (Multi Viewer CV series)

CV-061 仕様書ダウンロード(PDF) CV-061 本体取扱説明書ダウンロード(PDF)
本体
CV-061 ソフトウェア取扱説明書ダウンロード(PDF)
ソフトウェア
CV-061 カタログダウンロード(PDF) PDFのダウンロード方法はこちら

■高品質でリーズナブルな6分割マルチビューワです。

■コンパクト設計で、薄型モニタの裏面などにも取り付け可能。設置場所を選びません。(取付金具は別途)

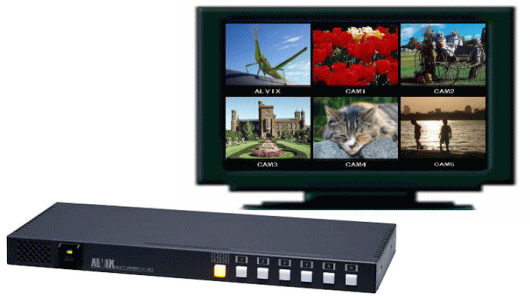

マルチビューワ CV-061


≫特長

●6系統の4:3ビデオ映像信号を入力し、16:9のハイビジョンモニタに分割して高画質に表示することができるマルチビューワです。
  ※D3(1080i)画質
●任意のチャンネルを1面に出力することも可能です。 ※D1(480i)画質
●入力したチャンネルごとに枠色を8色の中から設定可能です。外部制御により枠色を点滅させることも可能です。
●設置場所を選ばない、コンパクト設計です。



≫使用用途

■ハイビジョンモニタを使った高画質でリーズナブルな監視システムに。
■エレベータ、プラント、店舗内などの多数カメラが設置されている場所のモニタリング用に。
■4:3のアスペクト比のモニタのリプレースに。



≫フロントパネル

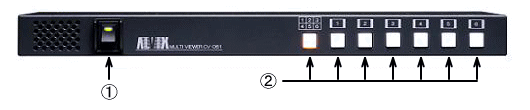

CV-061 フロントパネル

 1.電源スイッチ  2.パターン選択スイッチ



≫リアパネル

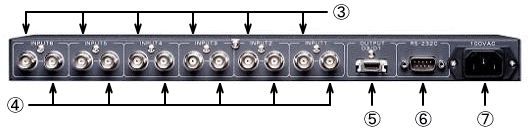

CV-061 リアパネル

 3.入力コネクタ
 4.スルーアウトコネクタ
 5.出力コネクタ
 6.RS-232Cコネクタ
 7.電源コネクタ



≫画面イメージ

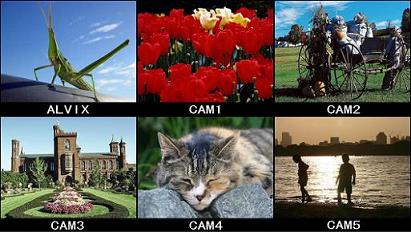

6分割表示 ※D3(1080i)画質
CV-061 6分割表示イメージ

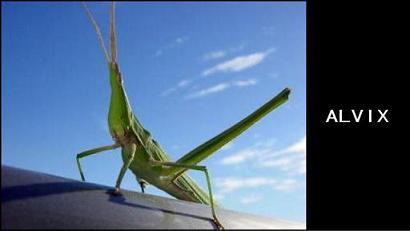

1画面表示 ※D1(480i)画質
CV-061 1画面表示イメージ



≫仕様

◆映像入力信号
  入力信号数 6系統
  信号形式 アナログVBS(NTSC)
  入力接栓 BNCコネクタ(ループスルー付き)
◆出力信号
  出力信号数 1系統
  映像信号形式 アナログ YPbPr
6分割表示 :D3(1080i)
1画面表示 :D1(480i)
  出力接栓 D端子
◆外部制御
  通信方式 RS-232C
◆外形寸法 W352 × H29 × D127 o
◆電源電圧 100V±5% AC
◆使用温度 5℃〜40℃

※仕様及び外観は改良のため、予告なしに変更することがあります。
